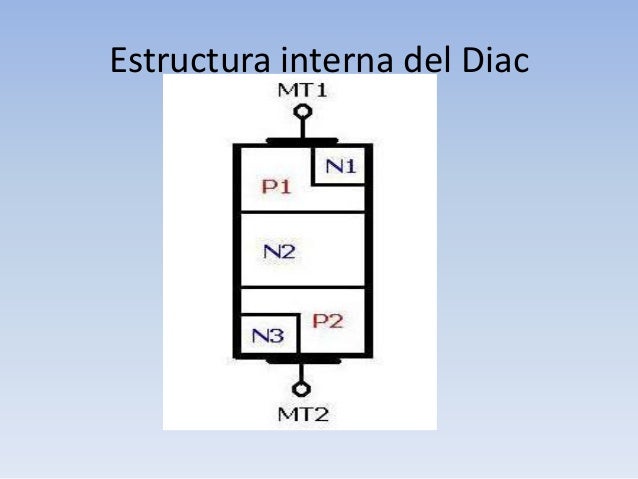

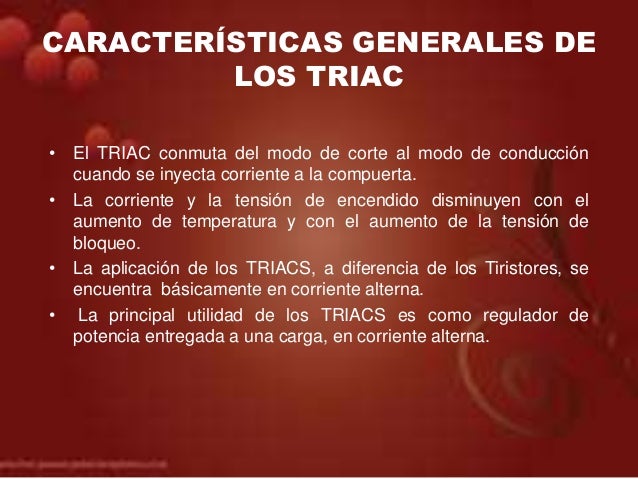

julian mecanico: tiristores SCR ,TRIAC,DIAC,LASRC,GTO.

SCR

SIMBOLO

CONSTRUCCION INTERNA

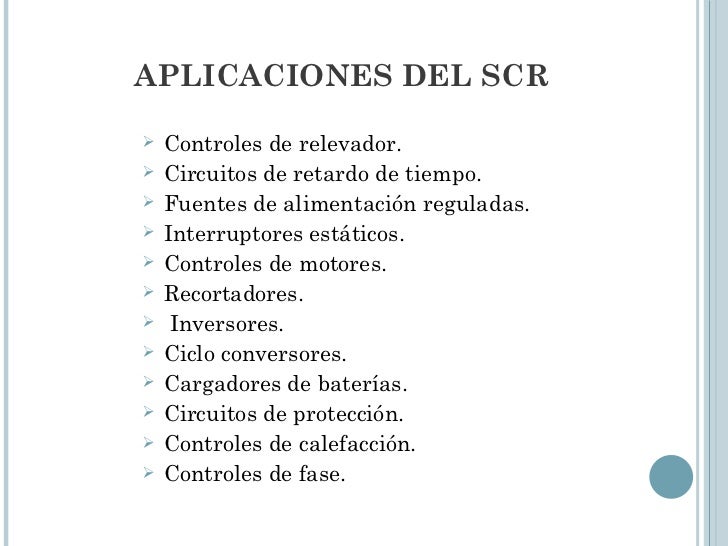

APLICACIONES

Características de control del SCR

Corresponden a la región puerta-cátodo y determinan las propiedades del circuito de mando que responde mejor a las condiciones de disparo. Los fabricantes definen las siguientes características:-Tensión directa máx. ....................................................................: VGFM

- Tensión inversa máx. ...................................................................: VGRM

- Corriente máxima..........................................................................: IGM

- Potencia máxima...........................................................................: PGM

- Potencia media..............................................................................: PGAV

- Tensión puerta-cátodo para el encendido.......................................VGT

- Tensión residual máxima que no enciende ningún elemento......... VGNT

- Corriente de puerta para el encendido...........................................: IGT

- Corriente residual máxima que no enciende ningún elemento.......: IGNT

Determinan la naturaleza del circuito de mando que mejor responde a las condiciones de disparo.

Para la región puerta- cátodo los fabricantes definen entre otras las siguientes caracteristicas

Vgfm, Vgrm, Igm, Pgm, Pgav, Vgt, Vgnt, Igt, Ignt.

Entre los anteriores destacan:

Vgt e Igt que determinan las condiciones de encendido del dispositivo semiconductor.
Vgnt e Ignt que dan los valores máximos de corriente y de tensión, para los cuales en condiciones normales de temperatura, los tiristores no corren el riesgo de dispararse de modo indeseado.

Entre los anteriores destacan:

- VGT e IGT, que determinan las condiciones de encendido del dispositivo semiconductor.

- VGNT e IGNT, que dan los valores máximos de corriente y de tensión, para los cuales en condiciones normales de temperatura, los tiristores no corren el riesgo de dispararse de modo indeseado.

También podemos tomar como apuntes muy importantes los 4 casos siguientes:

1. Voltaje de ruptura directo V(BR) F* es el voltaje por arriba del cual el SCR entra a la región de conducción. El asterisco (*) es una letra que se agregará dependiendo de la condición de la terminal de compuesta de la manera siguiente:

O = circuito abierto de G a K S = circuito cerrado de G a K R = resistencia de G a K V = Polarización fija (voltaje) de G a K

2. Corriente de sostenimiento (IH) es el valor de corriente por abajo del cual el SCR cambia del estado de conducción a la región de bloqueo directo bajo las condiciones establecidas.

3. Regiones de bloqueo directo e inverso son las regiones que corresponden a la condición de circuito abierto para el rectificador controlado que bloquean el flujo de carga (corriente) del ánodo al cátodo.

4. Voltaje de ruptura inverso es equivalente al voltaje Zener o a la región de avalancha del diodo semiconductor de dos capas fundamental.

Características de la compuerta de los SCR

Un SCR es disparado por un pulso corto de corriente aplicado a la compuerta. Esta corriente de compuerta (IG) fluye por la unión entre la compuerta y el cátodo, y sale del SCR por la Terminal del cátodo. La cantidad de corriente de compuerta necesaria para disparar un SCR en particular se simboliza por IGT. Para dispararse, la mayoría de los SCR requieren una corriente de compuerta entre 0.1 y 50 mA (IGT = 0.1 - 50 mA). Dado que hay una unión pn estándar entre la compuerta y el cátodo, el voltaje entre estas terminales (VGK) debe ser ligeramente mayor a 0.6 V.

Una vez que un SCR ha sido disparado, no es necesario continuar el flujo de corriente de compuerta. Mientras la corriente continué fluyendo a través de las terminales principales, de ánodo a cátodo, el SCR perrnanecerá en ON. Cuando la corriente de ánodo a cátodo (IAK) caiga por debajo de un valor mínimo, llamado corriente de retención, simbolizada IHO el SCR se apagara. Esto normalmente ocurre cuando la fuente de voltaje de ca pasa por cero a su región negativa. Para la mayoría de los SCR de tamaño mediano, la IHO es alrededor de 10 mA.

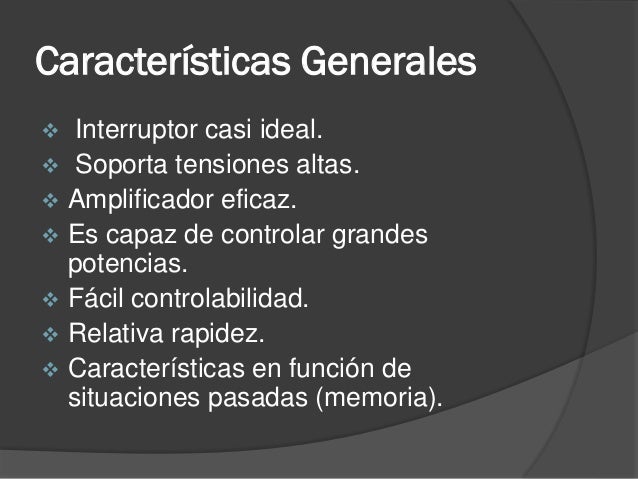

CARACTERÍSTICA DEL SCR

La siguiente figura muestra la dependencia entre el voltaje de conmutación y la corriente de compuerta.

Cuando el SCR está polarizado en inversa se comporta como un diodo común (ver la corriente de fuga característica que se muestra en el gráfico).

En la región de polarización en directo el SCR se comporta también como un diodo común, siempre que el SCR ya haya sido activado (On). Ver los puntos D y E.

Para valores altos de corriente de compuerta (IG) (ver punto C), el voltaje de ánodo a cátodo es menor (VC).

Si la IG disminuye, el voltaje ánodo-cátodo aumenta. (ver el punto B y A, y el voltaje ánodo-cátodo VB y VA).

Concluyendo, al disminuir la corriente de compuerta IG, el voltaje ánodo-cátodo tenderá a aumentar antes de que el SCR conduzca.

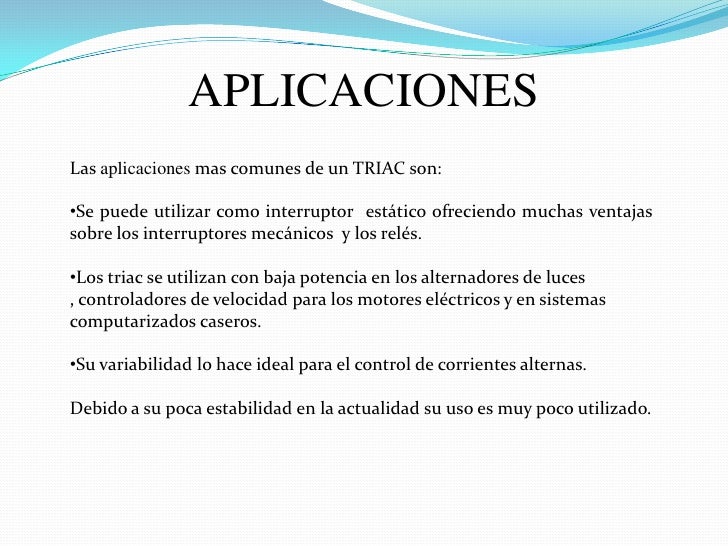

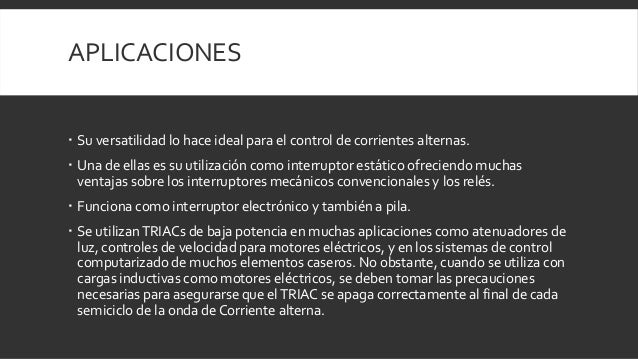

APLICACIONES
